Der Pumpen- und Sammelschacht ist eine robuste GFK-Komponente für Teichfilteranlagen, Schwerkraftsysteme und gepumpte Filterlösungen. Er dient als technische Schnittstelle zwischen Teich, Zulaufleitungen, Pumpentechnik und Filteranlage.
Je nach Einbausituation kann der Schacht als Pumpenkammer, Sammelpunkt für Bodenablauf und Skimmer oder als Technikschacht zur Aufnahme weiterer Komponenten eingesetzt werden. Die Ausführungen werden inklusive passendem Deckel geliefert.
Teichvolumen, Anzahl der Zuläufe, Rohrdurchmesser, Pumpenleistung, Filterposition und gewünschter Wartungszugang beeinflussen die passende Schachtgröße. Aqualogistik unterstützt Sie gerne bei der technischen Abstimmung Ihrer Teichfilteranlage.
Auf Lager
Produktkategorie(n):
Der Pumpen- und Sammelschacht ist eine zentrale Komponente für den technisch sauberen Aufbau von Teichfilteranlagen. Er schafft einen definierten Technikbereich außerhalb des Teiches und ermöglicht eine strukturierte Führung von Zulaufleitungen, Pumpen, Vorfiltern und weiteren Anschlusskomponenten.
Besonders bei Koiteichen, größeren Gartenteichen und leistungsorientierten Filteranlagen ist eine gut zugängliche Pumpenkammer wichtig. Bodenabläufe und Skimmer können in den Schacht geführt, dort kontrolliert und bei Bedarf gespült oder mechanisch gereinigt werden.
In einer Schwerkraft-/Pump-Version gelangt das Wasser zunächst drucklos über Bodenablauf und/oder Skimmer in den Pumpenschacht. Von dort wird es aktiv in den Mehrkammerfilter oder eine andere Filteranlage gefördert. Diese Bauweise verbindet einen kontrollierten Schwerkraftzulauf mit flexibler Filterplatzierung.
Bei reinen Schwerkraftsystemen kann der Pumpen- und Sammelschacht als zugänglicher Technik- und Sammelbereich genutzt werden, um Rohrleitungen, Absperrungen und Wartungspunkte übersichtlich anzuordnen. Dadurch bleiben die Zuläufe besser erreichbar als bei direkt am Filter angeschlossenen Rohrleitungen.
Pumpen, Rohrleitungen, Zugschieber, Tank-Connectoren, Bodenabläufe, Skimmer, UV-C-Technik und weiteres Anschlusszubehör sind nicht automatisch enthalten und sollten passend zur Anlage separat geplant werden.

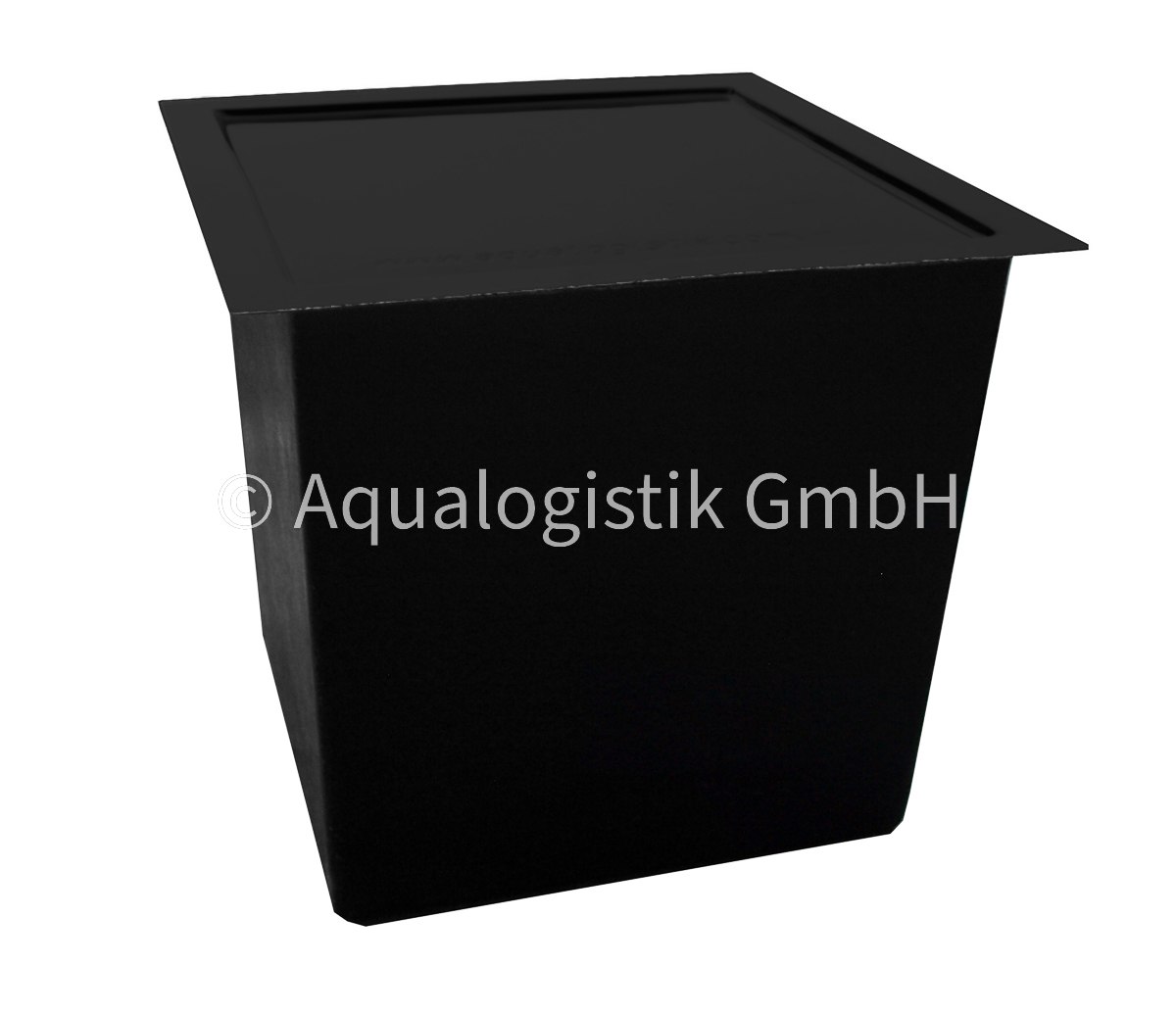

Die Pumpen- und Sammelschächte sind in mehreren GFK-Ausführungen erhältlich. Alle Varianten werden inklusive passendem Deckel geliefert und sind für den Einsatz im Technikbereich von Teichfilteranlagen vorgesehen.
| Art.-Nr. | Modell | Abmessungen | Material | Lieferumfang |
|---|---|---|---|---|
| 10310024 | TRIPOND Pumpenschacht A | L 68 × B 68 × H 61,5 cm | GFK | inkl. Deckel |
| 10310029 | TRIPOND Pumpenschacht B | L 120 × B 80 × H 80 cm | GFK | inkl. Deckel |
| 10310035 | TRIPOND Pumpenschacht C | L 80 × B 80 × H 120 cm | GFK | inkl. Deckel |

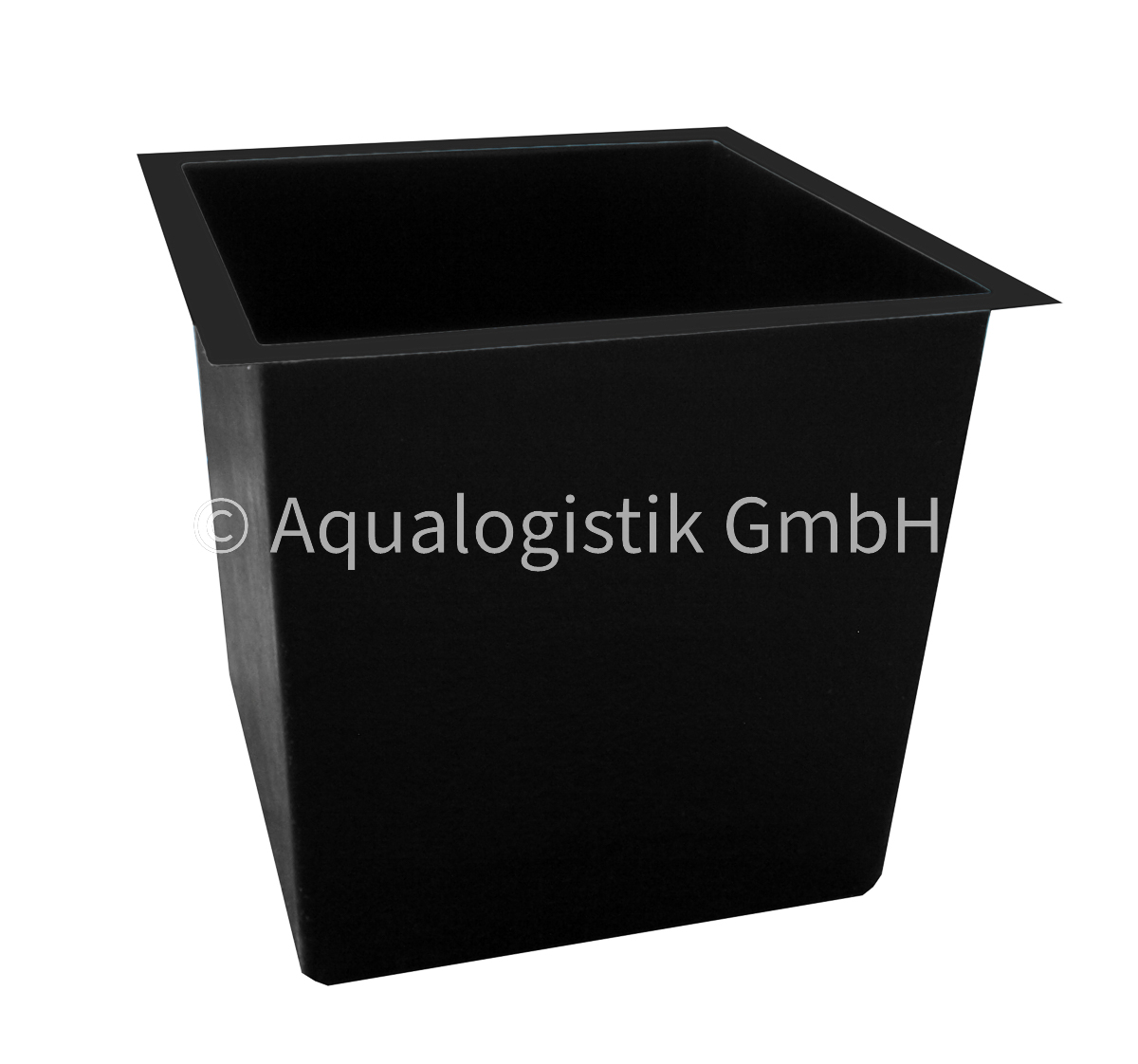

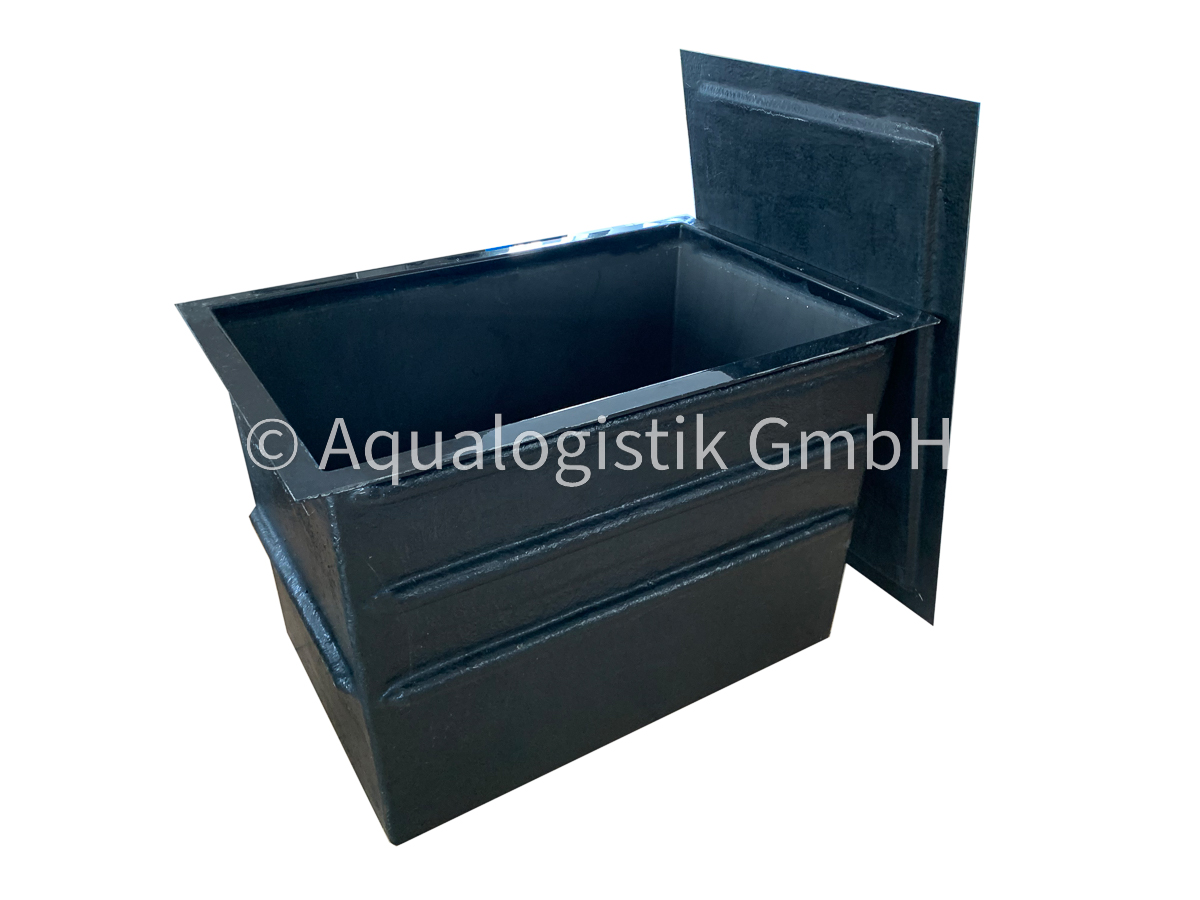

Je nach Größe und Ausführung unterscheiden sich die Schächte konstruktiv. Kleinere Ausführungen sind in glatter Bauform gefertigt, größere Ausführungen verfügen über eine verstärkte Konstruktion zur Aufnahme höherer mechanischer Belastungen.
Der Schacht eignet sich besonders für Anlagen, bei denen Wasserführung, Pumpentechnik und Filteranbindung übersichtlich und wartungsfreundlich aufgebaut werden sollen.
Ein Pumpenschacht kann die spätere Wartung deutlich erleichtern, weil Zuläufe aus Bodenablauf und Skimmer als offene, zugängliche Systempunkte geplant werden können.
Der Pumpen- und Sammelschacht kann mit Komponenten aus Teichbau, Filtertechnik, Pumpentechnik und PVC-Verrohrung kombiniert werden. Wichtig ist, dass Rohrdurchmesser, Pumpenleistung, Filterposition und Zulaufkonzept zur jeweiligen Teichanlage passen.
Die Anordnung von Bodenablauf, Skimmer, Zugschiebern und Pumpenkammer sollte vor dem Einbau festgelegt werden, damit Wartung und spätere Reinigung der Leitungen möglich bleiben.
Der Pumpen- und Sammelschacht sollte so positioniert werden, dass Zuläufe, Pumpen, Absperrungen und Wartungspunkte gut erreichbar bleiben. Vor dem Einbau sollten Wasserstand, Filterposition und Rohrführung festgelegt werden.
Bei der Schwerkraft-/Pump-Version gelangt das Wasser zunächst drucklos über Bodenabläufe und/oder Skimmer in den vorgelagerten Pumpenschacht. Von dort wird es aktiv in den Mehrkammerfilter oder eine andere Filteranlage gefördert.
Bei der Schwerkraft-Version fließt das Wasser über Bodenabläufe und/oder Skimmer drucklos in das Filtersystem. Ein zugänglicher Schachtbereich kann helfen, Zuläufe und Absperrungen übersichtlich zu führen und wartungsfreundlich erreichbar zu halten.
Bodenablauf und Skimmer sollten separat absperr- und regulierbar geplant werden. Dadurch kann die Wasserführung zwischen Bodenabsaugung und Oberflächenabsaugung besser abgestimmt werden.
Beim Einsatz eines Pumpenschachtes in Schwerkraftanlagen bleiben Zulaufleitungen als offenes System besser zugänglich. Das erleichtert spätere Spülungen oder mechanische Reinigungsarbeiten gegenüber direkt am Filter angeschlossenen Leitungen.
Die passenden Dokumente und Installationsskizzen können über den folgenden Downloadbereich ergänzt werden.
Installationsskizzen:
Ein Pumpen- und Sammelschacht ist ein technischer Schacht für Teichanlagen, in dem Wasser aus Skimmern, Bodenabläufen oder Rohrleitungen gesammelt und zur Pumpe oder Filtertechnik weitergeführt wird. Er eignet sich besonders für Koi-Teiche, Gartenteiche, Schwerkraftsysteme und professionelle Wasseranlagen. Entscheidend für die passende Auswahl sind Schachtgröße, Anzahl der Zuläufe, Rohrdimensionen, geplanter Durchfluss und eine gute Zugänglichkeit für Wartung und Kontrolle.
Rechtliche Hinweise
Sicherheitshinweis
Einbau, Anschluss und Betrieb sollten passend zur geplanten Teichanlage und gemäß den geltenden Sicherheitsvorgaben erfolgen.
Vor Wartungs-, Reinigungs- oder Montagearbeiten sind angeschlossene elektrische Komponenten wie Pumpen, UV-C-Geräte oder Steuerungen vom Stromnetz zu trennen.
Der Schacht muss so eingebaut werden, dass er standsicher positioniert ist und keine unzulässigen mechanischen Belastungen auf Wände, Deckel, Rohranschlüsse oder Durchführungen wirken.
Schachtdeckel und Technikbereich sollten so gesichert werden, dass kein unbeabsichtigter Zugriff oder Sturzrisiko entsteht.
Herstellerinformationen
Der Pumpen- und Sammelschacht wird unter der Marke Aqualogistik / TRIPOND geführt und ist für den Einsatz in Teichfilteranlagen, Schwerkraftsystemen und technischen Wasseranlagen ausgelegt.
Die Schächte bestehen aus GFK und werden je nach Ausführung als Pumpenkammer, Sammelschacht oder Technikschacht zur Aufnahme von Pumpen, Zuläufen und Anschlusskomponenten eingesetzt.
Für eine zuverlässige Funktion sollte der Schacht passend zur Anlage dimensioniert und mit geeigneten Rohr-, Pumpen- und Filterkomponenten kombiniert werden.
